B&O パワーリンクケーブル ネオ製品用 DIN 8ピン

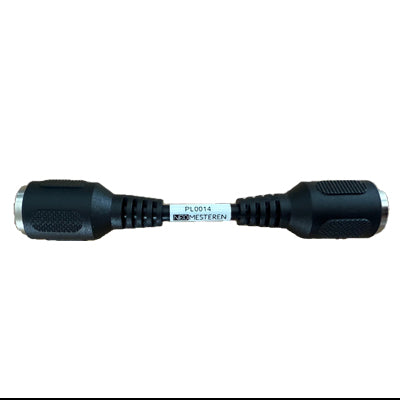

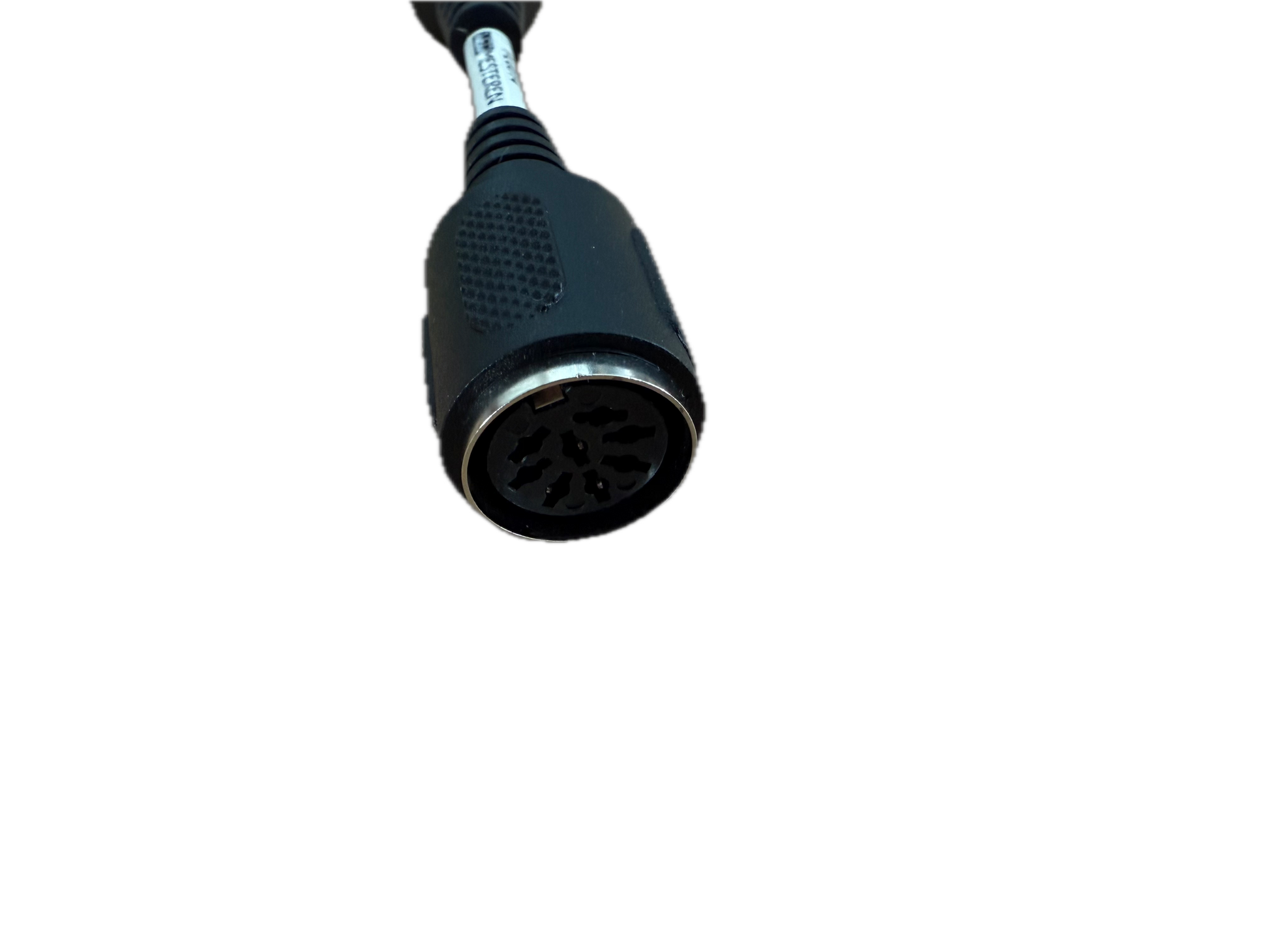

0.15メートルの長さの黒い電源リンクケーブルで、両端にDIN 8ピンメスコネクタがあります。このケーブルはMk2タイプです。

Powerlink ケーブルは、主にスピーカーと一緒にB&Oシステムを接続するために使用されます。

ケーブル上のデータ

• ケーブルの長さは0.15メートルです


• DIN 8ピンオスコネクタ両端


• ケーブルには8本の内部ワイヤーがあり、その周りにシールドがあります。詳細は以下をご覧ください。


• 色は黒です。

ここでケーブルの詳細を読む

DIN 8パワーリンクケーブルに関する技術的詳細

Powerlink ケーブルには8本のワイヤーが含まれており、そのうち2対はツイストペアでシールドされています（右チャンネルと左チャンネル、1本はシールドされています（データトラフィック）およびオーバーロード信号用の1本のワイヤーがあります。ケーブル全体は1つのシールドで覆われています。

ケーブルは通常、ディスプレイ付きのスピーカーに使用されます。B&Oスピーカー、例えばBeoLab 3000、BeoLab 4500、BeoLab 5000、Penta MK II、Penta MK IIIです。

Kabletは、ML/MCL ConverterやBeoLink Passiveなどのアンプにも使用されます。

上記のスピーカーとアンプは、特定のケーブルを使用する必要があります。コネクタのピン6はデータピンであり、スピーカーのディスプレイを使用するために必要です。コネクタのピン1はスピーカーの電源オン/オフであり、最後にピン8はアンプの過負荷検出です。
