Beovision 7 - 55 VESA-Halterung

Diese VESA-Halterung / Platte ist speziell entworfen für die Montage an einem Bodenständer, Wandhalter oder Tischständer der Beovision 7-55 Serie.

Wie wird die VESA-Halterung montiert?

Demontieren Sie den aktuellen B&O TV, indem Sie 2 Schrauben lösen. Montieren Sie die VESA 400 Platte an Ihrem TV und befestigen Sie anschließend die Platte mit TV am Stand.

So wählen Sie die richtige VESA-Platte – hier lesen.

So wird die VESA-Platte am BV 7-40 Stand montiert – hier lesen.

Was sind die Maße der VESA-Platte / Halterung für den Beovision 7 Stand?

• Die VESA-Halterung hat seitlich Bohrabstände von 200, 300 und 400 mm.


• Sie hat Löcher für 6 und 8 mm Schrauben (M6 und M8) zur Befestigung an Ihrem TV.


• Die VESA-Platte hat außerdem einen Abstand von 500 mm in der Höhe mit 25 mm Abstufungen, sodass die Höhe angepasst werden kann.


• Die Platte ist für größere TVs wie die 55", 65" und 70" Serien ausgelegt.


• Das Produkt ist für die Montage des Neo 7 Adapters vorbereitet, es sind entsprechende Löcher vorgebohrt.

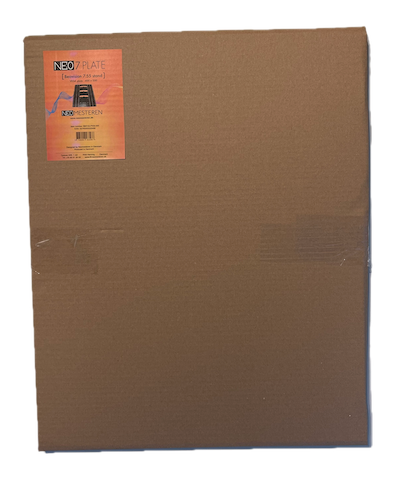

• Es sind 2 Tüten mit Schrauben enthalten.
• Es gibt eine Tüte mit 4 Stück M6 Schrauben (6 mm), 4 Stück Abstandshalter von 10 mm zur Montage zwischen TV und Platte sowie 2 Stück M5 (5 mm) Schrauben zur Montage des Neo 7 Adapters an der VESA-Platte.
• Die andere Tüte ist für Samsung TVs mit 4 Stück M8 Schrauben (6 mm), 4 Stück Abstandshalter von 10 mm zur Montage zwischen TV und Platte

• Beachten Sie, dass einige Samsung TVs längere Schrauben als die mitgelieferten benötigen, da Samsung einige Modelle mit speziellen Schrauben hat. Diese sind nicht im Paket enthalten. Prüfen Sie die Samsung Installationsanleitung, um die VESA-Platte richtig zu montieren.
